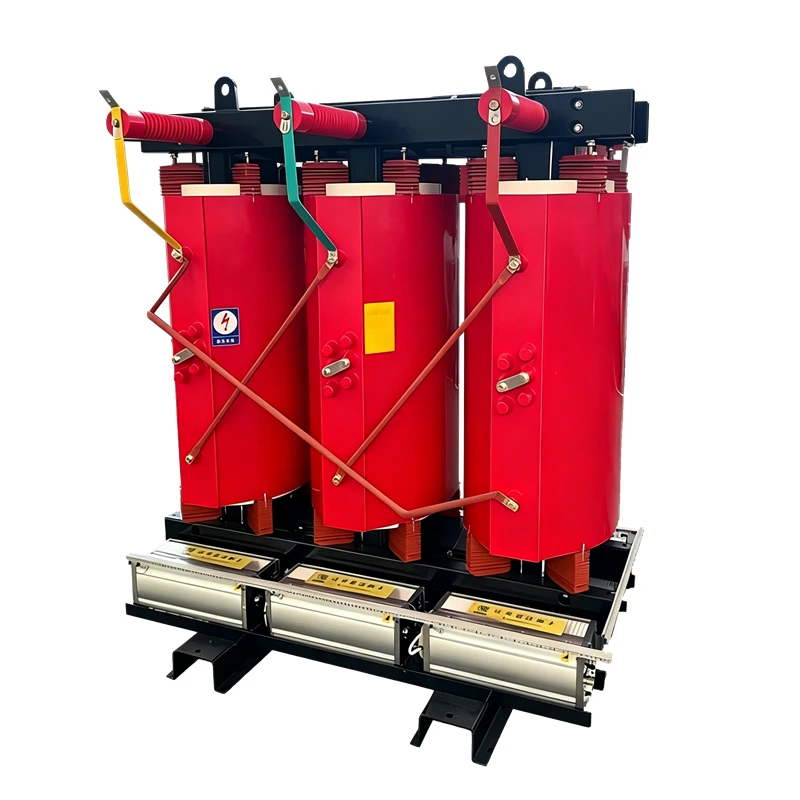

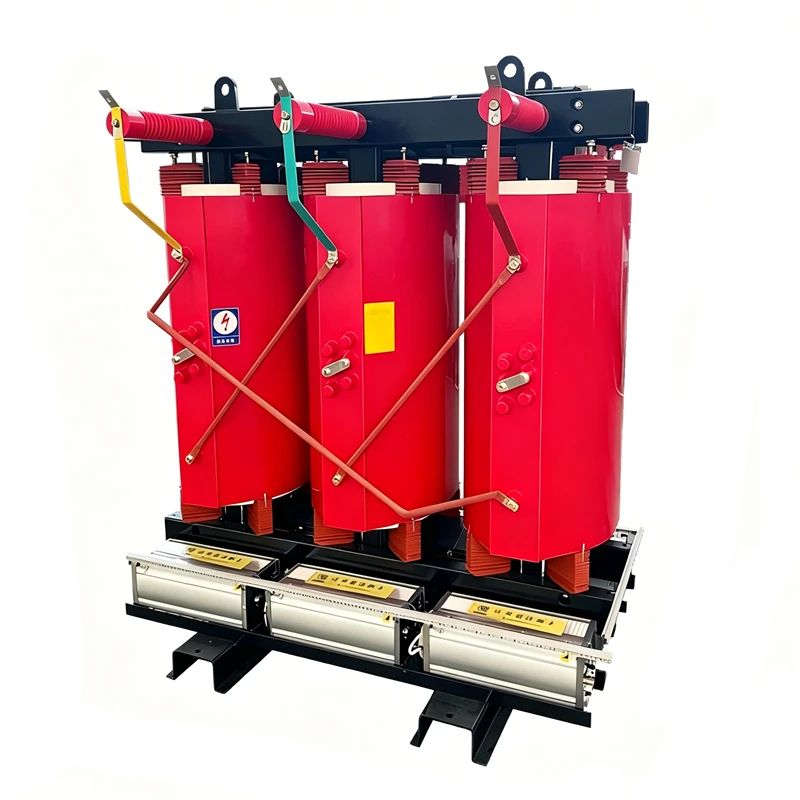

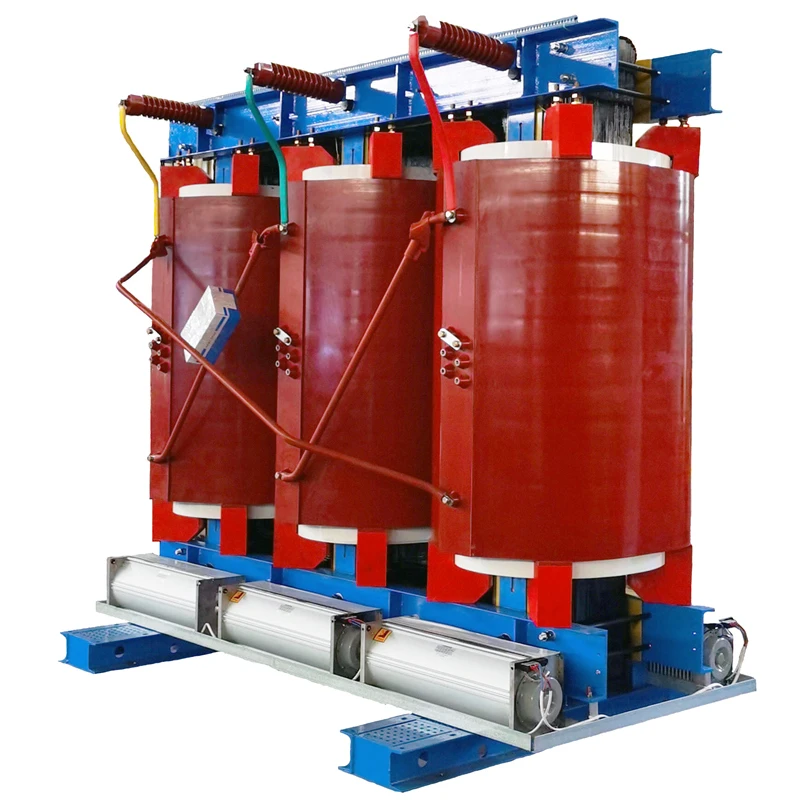

Transformateur de type sec 10KV à 400V, norme IEC/IEEE triphasée personnalisable

Le transformateur de type sec triphasé de 10 KV à 400 V est une solution de distribution d'énergie en résine moulée haute performance conçue pour les environnements d'alimentation électrique modernes et sûrs. Différent des transformateurs à huile traditionnels, ce transformateur de type sec adopte une technologie de moulage de résine époxy entièrement encapsulée, offrant des performances ignifuges, antidéflagrantes, sans pollution et sans entretien. Il s'agit de l'équipement de transformation de puissance le plus populaire pour les projets d'alimentation électrique intérieurs, commerciaux, industriels et densément peuplés.

Renseignez-vous maintenant Produit suivant

Spécifications techniques

Vous trouverez ci-dessous les données techniques standard de notre transformateur sec triphasé 10KV/0,4KV.

Transformateur de type sec	Puissance nominale	HT&BT	Groupe vectoriel	Régulation de tension	Perte à vide	Perte de charge	Impédance de court-circuit
SCB10/11 (uniquement pour le remplacement)	30KVA 50KVA 63KVA 80KVA 100kva 125kva 160kva 200kva 250KVA 315KVA 400KVA 500KVA 630KVA 800KVA 1000KVA 1250KVA 1600KVA 2000KVA 2500KVA	6KV 6,3KV 10KV À 400V	Yyn0 Dyn11	±5% ou ±2*2.5%	≥150-2880w	≥710-17170	30-630kva : 4 % 630-2500kva : 6-8 %
SCB12/13					≤150-2800w	≤710-17170
SCB14					≤130-2450	≤640-15445
SCB18					≤105-2080	≤640-15445
SCB20					10-15 % inférieur à SCB18

Paramètre	Spécification/Détails
Tension nominale	Haute tension : 10 kV Basse tension : 400 V (0,4 kV)
Numéro de phase	3 phases
Fréquence nominale	50 Hz / 60 Hz (personnalisable)
Plage de capacité	30 kVA ~ 3 000 kVA (personnalisable)
Plage de taraudage	±5 %, ±2×2,5 %, +5 %/-10 % (facultatif)
Matériau isolant	Moulage de résine époxy de haute pureté
Classe de protection (code IP)	IP20 / IP54 / IP65 (en option)
Niveau d'efficacité	Grade 1 / Grade 2 (haute économie d'énergie)
Perte à vide	15 à 25 % inférieur à celui des transformateurs secs ordinaires traditionnels
Augmentation de la température de travail	≤ 80 K (fonctionnement stable à long terme)
Niveau de bruit	≤ 55 dB en fonctionnement nominal (ultra faible bruit)
Durée de vie	Plus de 25 ans en fonctionnement normal
Norme d'exécution	CEI 60076, IEEE C57.12, GB/T 1094

Avantages du produit

Ce transformateur en résine moulée de type sec 10KV-400V résout plusieurs problèmes des projets de distribution d'énergie industriels et commerciaux, avec des avantages concurrentiels évidents par rapport aux produits de transformateur traditionnels :

Ignifuge et antidéflagrant, sécurité ultra-élevée

Sans entretien et faible coût d'exploitation

Super économie d'énergie et faible perte

Faible bruit et respectueux de l'environnement

Forte adaptabilité et personnalisation

Structure compacte et installation facile

Processus de production

Nous adoptons un processus de production standardisé et raffiné pour tous les transformateurs de type sec, contrôlant strictement chaque lien de production pour garantir la stabilité et la cohérence du produit, fournissant ainsi des équipements de haute qualité aux acheteurs mondiaux :

Criblage strict des matières premières

Découpe et empilage de noyaux de précision

Processus d'enroulement de haute précision

Coulée de résine époxy sous vide

Durcissement et mise en forme à haute température

Finition et assemblage d'accessoires

Processus de test

Pour garantir une qualité de produit fiable, tous nos transformateurs de type sec sont soumis à des tests professionnels complets avant la livraison, conformément aux normes de test internationales CEI et IEEE :

Inspection entrante des matières premières

Test de résistance CC d'enroulement

Test de performance d'isolation

Test à vide et de perte de charge

Test d'augmentation de température et de bruit

Test de décharge partielle

Inspection globale finale

FAQ

Q: Quel est le plus grand avantage du transformateur de type sec par rapport au transformateur immergé dans l’huile ?

Le transformateur de type sec adopte une structure entièrement scellée en résine époxy, sans fuite d'huile, sans risque d'incendie, totalement sans entretien, plus sûr et plus respectueux de l'environnement. Il est plus adapté aux scénarios intérieurs et densément peuplés, tandis que les transformateurs immergés dans l'huile conviennent mieux aux zones extérieures éloignées.

Q: Pouvez-vous personnaliser 50 Hz/60 Hz et des paramètres de tension spéciaux ?

Oui. Nous prenons en charge la personnalisation complète de la fréquence (50 Hz/60 Hz), de la plage de prélèvement, du niveau de protection, de la capacité et du rapport de tension spécial pour répondre aux différentes normes de réseau national.

Q: Quelle est la classe d’efficacité énergétique de vos transformateurs de type sec ?

Nos produits prennent en charge une efficacité énergétique élevée de grade 1 et de grade 2, avec une perte de fonctionnement réduite et une durée de vie plus longue, répondant aux exigences mondiales en matière d'économie d'énergie et de protection de l'environnement.

Q: Quelle est la durée de garantie et la durée de vie du produit ?

Nous offrons une garantie gratuite de 2 ans et une assistance technique à vie. La durée de vie normale du transformateur peut atteindre plus de 25 ans.

Q: Votre produit est-il conforme aux normes internationales pour l’exportation ?

Tous les produits sont conformes aux normes internationales CEI 60076, IEEE et GB et peuvent fournir des rapports de test complets et des documents de certification pour prendre en charge le dédouanement et les appels d'offres de projet.

Q: Quels niveaux de protection sont disponibles pour la sélection ?

IP20 standard, IP54 et IP65 en option. Un niveau de protection plus élevé peut empêcher efficacement l'invasion de la poussière, de la pluie et des corps étrangers, adapté aux environnements extérieurs difficiles.

Q: Quel est votre délai de livraison ?

Les modèles standards prennent 20 à 30 jours ouvrables. Pour les commandes urgentes, nous pouvons organiser une production prioritaire afin de raccourcir le cycle de livraison.
