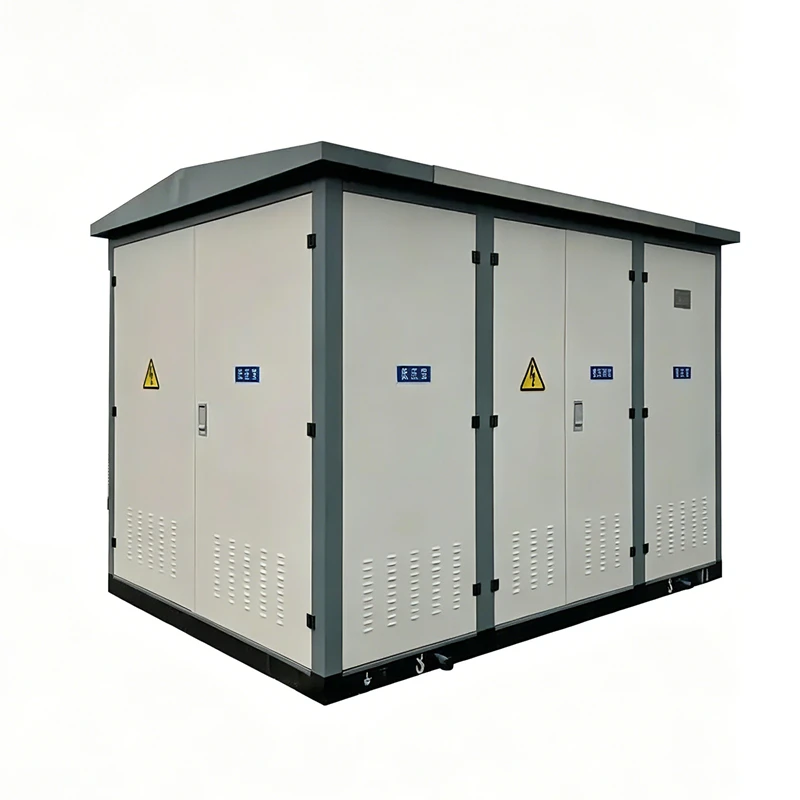

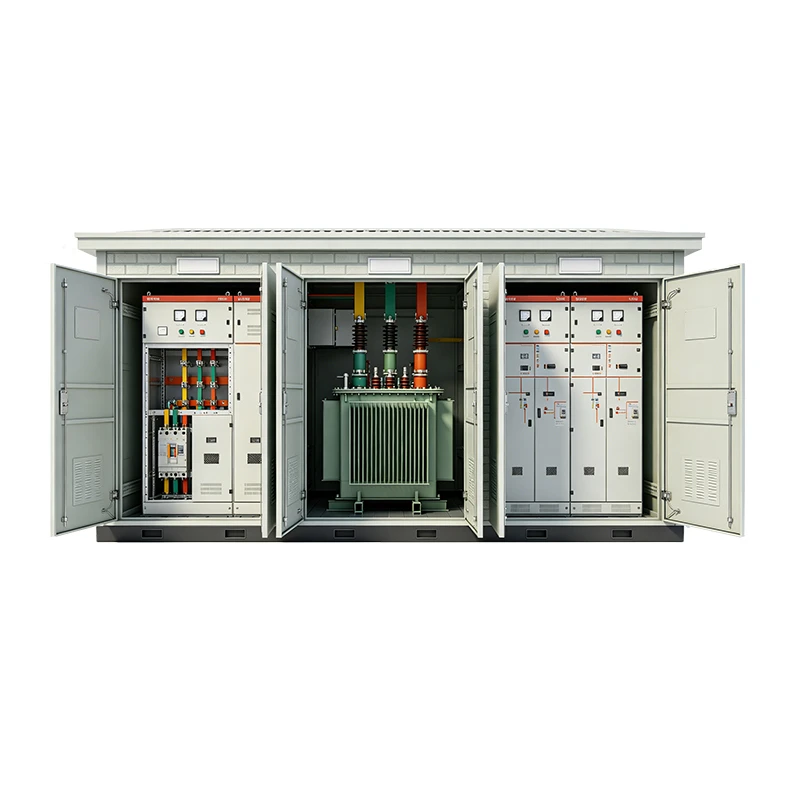

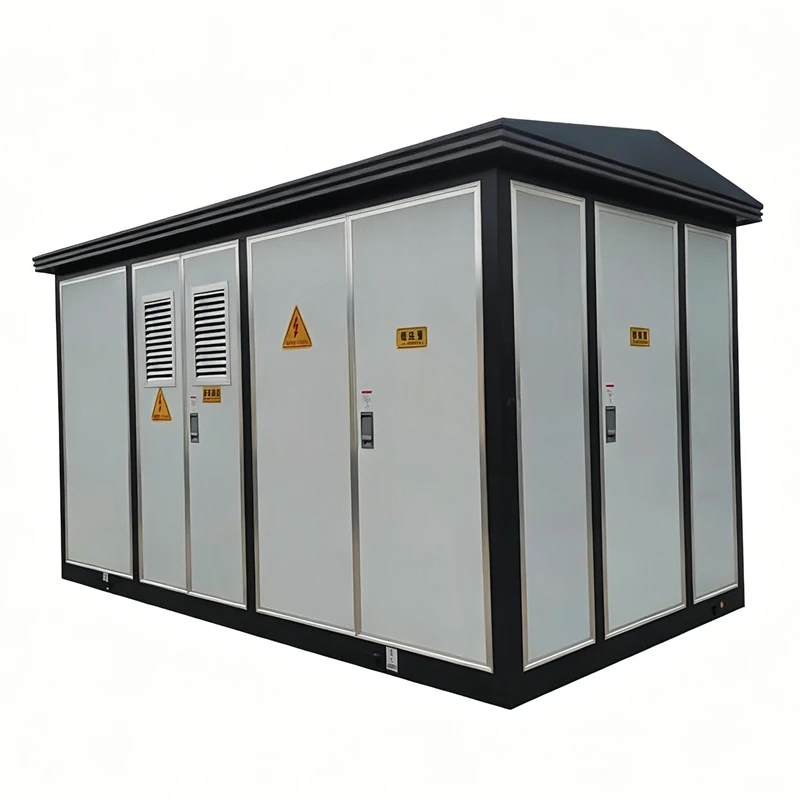

Une sous-station de type boîte (également communément appelée sous-station préfabriquée, sous-station compacte ou, dans certaines publications techniques, sous-station en cellule) est une unité de distribution d'énergie compacte et assemblée en usine qui intègre un appareillage haute tension, un transformateur de distribution et un équipement de distribution basse tension dans un seul boîtier en acier résistant aux intempéries. Au lieu de construire une salle de distribution traditionnelle en brique et mortier, l'ensemble de la sous-station est préinstallé et testé dans une usine, puis transporté sur site et placé sur une fondation simple. C'est pourquoi on l'appelle parfois une sous-station conteneurisée ou préfabriquée.
Spécifications techniques
|
Modèle |
Capacité (kVA) |
Tension |
Grade |
Dimension (L×L×H) mm |
|
YBM-30 |
30 |
10KV-0,4KV |
IP33/IP54 |
2200 × 1500 × 2300 |
|
YBM-50 |
50 |
2200 × 1500 × 2300 |
||
|
YBM-80 |
80 |
2500 × 1600 × 2400 |
||
|
YBM-100 |
100 |
2500 × 1600 × 2400 |
||
|
YBM-160 |
160 |
2800 × 1800 × 2500 |
||
|
YBM-200 |
200 |
2800 × 1800 × 2500 |
||
|
YBM-250 |
250 |
3000 × 2000 × 2600 |
||
|
YBM-315 |
315 |
3000 × 2000 × 2600 |
||
|
YBM-400 |
400 |
3200 × 2200 × 2700 |
||
|
YBM-500 |
500 |
3200 × 2200 × 2700 |
||
|
YBM-630 |
630 |
3500 × 2500 × 2800 |
||
|
YBM-800 |
800 |
3500 × 2500 × 2800 |
||
|
YBM-1000 |
1000 |
3800 × 2800 × 3000 |
Avantages du produit
Compact et peu encombrant
Faible encombrement avec conception intégrée, permettant d'économiser plus de 60 % d'espace par rapport aux sous-stations traditionnelles, idéal pour les sites urbains et à zone limitée.
Installation et livraison rapides
Entièrement préfabriqué et testé en usine, ne nécessitant qu'un simple raccordement sur site, réduisant ainsi le temps de construction de 70 %.
Haute sécurité et fiabilité
Degré de protection IP54/IP65, avec protection intégrée contre la foudre, les surcharges et les courts-circuits, garantissant un fonctionnement stable dans des conditions difficiles.
FAQ
Q: Quels sont les scénarios applicables de sous-station à caissons préfabriqués de type européen ?
Il est largement utilisé pour la distribution d'énergie extérieure dans les communautés résidentielles, les projets municipaux urbains, les parcs industriels, l'ingénierie routière, les centrales photovoltaïques, les projets de soutien à l'énergie éolienne et les places commerciales. Il s’agit de l’équipement de distribution d’énergie intégré principal pour les projets d’ingénierie extérieure européens et mondiaux.
Q: À quelles normes internationales votre sous-station box est-elle conforme ?
Nos sous-stations de type européen sont entièrement conformes aux normes internationales CEI 62271, CEI 60076 et aux spécifications du réseau électrique local européen. Tous les produits répondent aux normes d'inspection à l'exportation et peuvent passer sans problème l'acceptation du projet et le dédouanement.
Q: Quel est le niveau de protection et les performances anticorrosion de l'équipement ?
Le degré de protection standard est IP33D et IP54 est facultatif. Le corps de la boîte adopte un processus anticorrosion de pulvérisation électrostatique multicouche, qui est étanche, antipoussière, anti-ultraviolet et anti-sel. La durée de vie en extérieur peut atteindre plus de 20 ans.
Q: L'équipement est-il préinstallé et pré-débogué ? Qu’en est-il du cycle d’installation sur site ?
Toutes les sous-stations box sont entièrement préassemblées et pré-déboguées électriquement en usine. La construction sur site ne nécessite que la fixation des fondations et la connexion des câbles, ce qui permet d'effectuer la transmission d'énergie en 1 à 2 jours, ce qui permet d'économiser beaucoup de temps de construction sur site et de coûts de main-d'œuvre par rapport à une sous-station traditionnelle.
Q: Pouvez-vous prendre en charge une capacité, une tension et une configuration interne personnalisées ?
Oui. Nous prenons en charge la personnalisation complète de la capacité nominale, du rapport de tension, de la configuration haute et basse tension, du mode de protection, de la taille et de la couleur de la boîte. Il peut être adapté selon les dessins du projet du client et les normes de réseau locales pour répondre aux besoins d'ingénierie personnalisés.
Q: Le produit s’adapte-t-il aux températures élevées, à l’humidité élevée et aux environnements côtiers difficiles ?
Absolument. Structure de dissipation thermique optimisée et conception entièrement scellée, étanche à l'eau et à l'humidité, associée à une configuration d'isolation et d'humidité de haute qualité TQ2. Il peut fonctionner de manière stable dans des environnements à haute température, à forte humidité, dans des environnements pluvieux et de brouillard salin côtier, avec une forte adaptabilité environnementale.
Q: Avez-vous une expérience en exportation et en fourniture de projets en Europe, en Asie du Sud-Est et dans d’autres régions ?
Nous avons une riche expérience en matière d'exportation de sous-stations à caissons vers de nombreux pays asiatiques, européens et africains. Nous connaissons les normes de réseau locales, les exigences d'acceptation des projets et les procédures de dédouanement à l'exportation, et pouvons fournir des conseils techniques professionnels à distance et des documents justificatifs complets pour le projet.
Q: Quelle est la garantie de votre produit et votre service après-vente ?
Nous offrons 2 ans de garantie gratuite et un support technique professionnel à vie. En cas de problèmes de qualité du produit pendant la période de garantie, nous prenons en charge le remplacement et la maintenance gratuits. Nous fournissons un service après-vente en ligne 24 heures sur 24 pour résoudre les problèmes d'exploitation et de maintenance des clients en temps opportun.
